在2026年国际消费电子展（CES）上，AMD展示了即将推出的Venice系列服务器CPU和MI400系列数据中心加速器 。AMD曾在2025年6月的“Advancing AI”活动上介绍过Venice和MI400系列的规格 ，但此次是AMD首次公开展示这两个产品线的芯片 。
首先 ，Venice 处理器最显著的变化在于其 CCD 与 I/O 芯片的封装方式有所不同。AMD 自 EPYC Rome 以来一直使用封装的有机基板来连接 CCD 和 I/O 芯片，而 Venice 似乎采用了一种更先进的封装方式 ，类似于 Strix Halo 或 MI250X 。另一个变化是 ，Venice 似乎配备了两个 I/O 芯片，而不是之前 EPYC CPU 的单个 I/O 芯片 。
Venice 芯片包含 8 个 CCD ，每个 CCD 有 32 个核心 ，因此每个 Venice 封装最多可容纳 256 个核心。对每个芯片进行测量后发现，每个 CCD 的 N2 硅面积约为 165 平方毫米 。如果 AMD 坚持每个核心配备 4MB 的 L3 缓存 ，那么每个 CCD 就包含 32 个 Zen 6 核心和 128MB 的 L3 缓存 ，以及用于 CCD 与 I/O 芯片通信的芯片间接口 。每个 CCD 的面积约为 165 平方毫米，这意味着每个 Zen 6 核心加上 4MB 的 L3 缓存大约占 5 平方毫米 ，这与Zen 5 核心加上 4MB L3 缓存后 N3 芯片的面积（约 5.34 平方毫米）相近。
接下来看I/O芯片 ，每个芯片的面积约为353平方毫米，总共超过700平方毫米的硅片用于I/O芯片 。这比之前的EPYC CPU的I/O芯片面积（约400平方毫米）有了显著提升 。这两个I/O芯片似乎采用了某种类似于CCD的先进封装技术。在I/O芯片旁边，封装两侧各有4个小芯片 ，共8个 ，它们可能是结构硅片或深沟槽电容芯片，旨在改善CCD和I/O芯片的供电 。

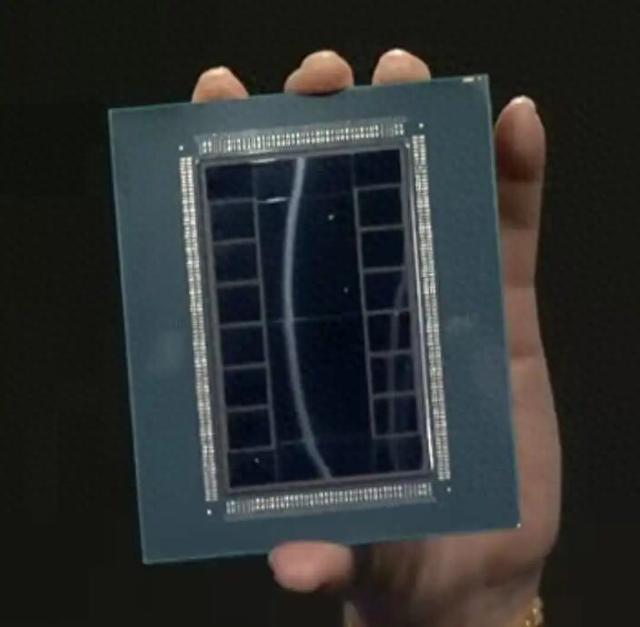

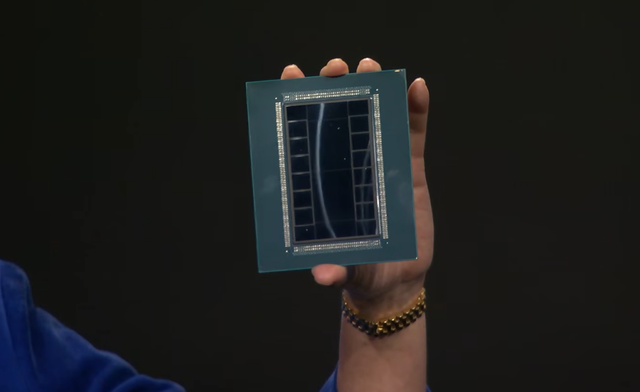

我们再来看看MI400加速器 。这款芯片封装尺寸巨大 ，包含12颗HBM4显存芯片和“12颗2纳米和3纳米制程的计算和I/O芯片 ”。它似乎和MI350一样，有两个基础芯片。但与MI350不同的是 ，MI400的基础芯片顶部和底部似乎还有两个额外的芯片 。这两个额外的芯片很可能用于封装外I/O ，例如PCIe、UALink等 。
通过计算基础芯片和I/O芯片的面积，两个基础芯片的面积约为747平方毫米 ，而封装外的I/O芯片的面积约为220平方毫米。至于计算芯片 ，虽然封装方式使得不同计算芯片之间无法直接区分，但很可能共有8个计算芯片 ，每个基础芯片上集成4个计算芯片 。因此 ，虽然我们无法确定计算芯片的确切面积，但其最大面积约为180平方毫米 。计算芯片组的面积可能在140平方毫米到160平方毫米之间，但这只是最佳估计 ，还需要进一步验证。
MI455X 和 Venice 是两款将用于 AMD Helios AI Rack 的 SoC，但它们并非 AMD 在 CES 上发布的唯一 Zen 6 和 MI400 系列新产品 。AMD 还宣布 MI400 系列将新增第三款产品 MI440X ，与 MI430X 和 MI455X 共同组成该系列 。MI440X 专为 8 路 UBB 机箱设计 ，可直接替代 MI300/350 系列。
AMD 还发布了 Venice-X，它很可能是 Venice 的 V-Cache 版本 。这很有意思 ，因为 AMD 不仅跳过了 Turin-X ，而且如果 Venice-X 真的有 256 核心版本，那么这将是高核心数 CCD 首次能够支持 V-Cache 芯片 。如果 AMD 保持基础芯片缓存与 V-Cache 芯片缓存的比例不变 ，那么每个 32 核心 CCD 将拥有高达 384MB 的 L3 缓存 ，整个芯片的 L3 缓存总量可达 3GB。
Venice 和 MI400 系列都将于今年晚些时候发布，我迫不及待地想了解这两款 SoC 的底层架构 。
AMD 正在思考并设计兆兆级人工智能计算
在苏姿丰担任AMD首席执行官的十一年多时间里 ，该公司从Opteron的低谷中强势回归 ，成为数据中心CPU领域英特尔的强劲对手 。这在很大程度上要归功于苏姿丰 、首席技术官马克·帕珀马斯特以及其他众多团队成员推动的Zen微架构和Epyc服务器芯片的创新。而且，正如我们之前提到的，这也要归功于英特尔自身的一些失误。
在人工智能时代 ，这家供应商正寻求在由行业领头羊英伟达主导的GPU系统市场中为自己开辟更大的空间 。
AMD 还有很长的路要走 ，但它正努力将其 Instinct GPU 打造成英伟达 (Nvidia) 的有力竞争对手 。它最近宣布与 OpenAI 建立合作关系，OpenAI 三年前凭借 ChatGPT 开启了当前的生成式人工智能 (AI) 潮流 ，并且像其竞争对手一样 ，也在推动智能体人工智能的发展。此次合作无疑将对 AMD 大有裨益，因为 AMD 加入了一家急需更多计算能力且似乎拥有雄厚财力的公司 。此前 ，AMD 还与其他 AI 领域的公司建立了合作关系 ，包括去年早春宣布与 Oracle 的合作 。
正是在这样的背景下，苏姿丰登台 ，在拉斯维加斯举行的2026年消费电子展（CES）上发表了开幕主题演讲 ，并指出人工智能领域对计算能力的需求正在迅速增长。她表示，AMD是最有能力 、也最准备好提供这种计算能力的公司 ，并补充说 ，AMD不仅能够提供GPU和CPU，还能提供满足计算需求所需的神经处理单元（NPU）和系统架构 。这种计算需求每年增长超过四倍，与更智能、更有用的模型的出现 、推理能力的飞跃以及智能体的兴起保持同步 。

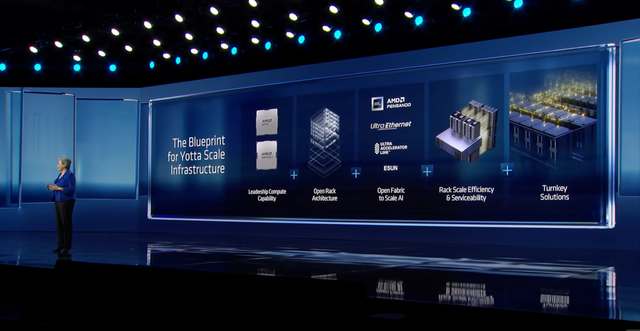

苏姿丰表示：“要满足这种计算需求 ，整个生态系统必须紧密协作。我们常说 ，真正的挑战在于如何构建兆级人工智能基础设施？这不仅仅需要原始的性能 。它始于领先的计算能力，包括CPU 、GPU和网络 ，需要整合 。它需要开放式模块化机架设计 ，能够随着产品世代的演进而不断升级。它需要高速网络连接，将数千个加速器连接到一个统一的系统中 。而且 ，它必须非常易于部署 。 ”

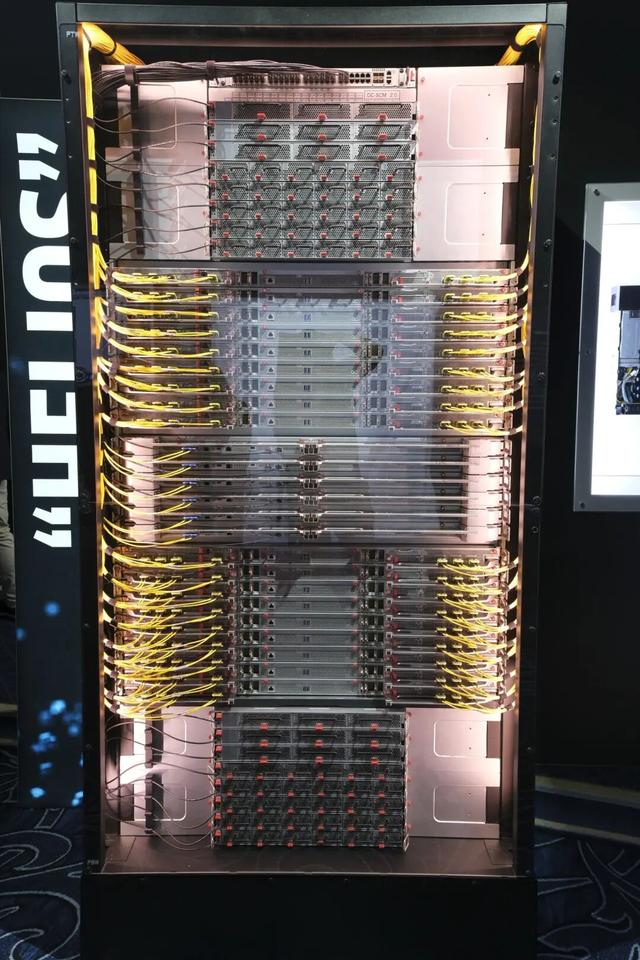

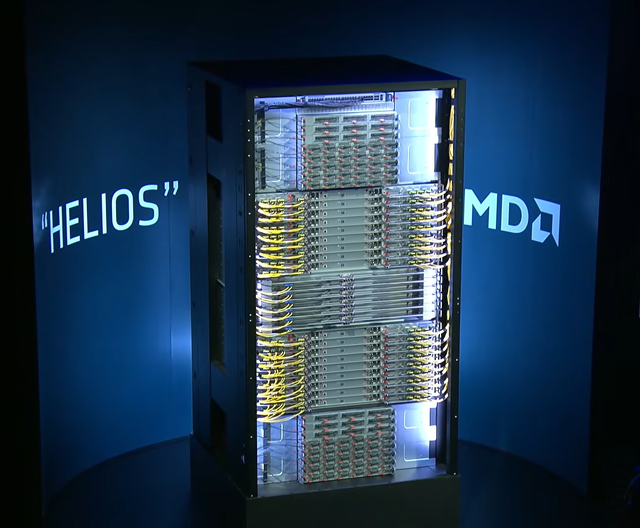

AMD即将推出的下一代机架式服务器平台Helios，正如CEO苏姿丰所说 ，是为Yotta级计算时代而设计的。它采用双宽设计 ，基于开放计算项目（OCP）的开放式机架宽（ORW）标准，重量接近7000磅。Helios将于今年上市 ，还将搭载AMD最新的AI GPU Instinct MI455X和下一代Epyc“Venice”服务器CPU ，这两款产品苏姿丰都在主题演讲中进行了展示 。
“如果你以前没见过机架，我告诉你 ，Helios 的机架简直是个庞然大物 ， ”她说 。“这可不是普通的机架，好吗？它实际上比两辆小型轿车加起来还要大。 ”
苏姿丰还公布了AMD未来两年的数据中心GPU路线图 ，首先是将于今年推出的Instinct MI455X 。这款GPU插槽拥有3200亿个晶体管——比大约六个月前发布的MI355X增加了70%——采用2纳米和3纳米工艺，并配备432GB的HBM4堆叠式显存 ，所有组件均通过AMD的3D芯片堆叠技术连接 。
MI455X 也进一步提升了 AMD GPU 的性能。随着 MI355X 的发布，AMD 芯片制造商实现了比上一代产品高出三倍的推理吞吐量 。而 MI455X 的性能则比 MI355X 高出十倍 。
明年 ，随着MI500系列显卡的发布 ，这一趋势将进一步加速。该显卡目前正在研发中 。这款GPU将基于AMD的下一代CDNA 6架构，采用2纳米制程工艺制造 ，并使用速度更快的HBM4E（高带宽内存4扩展版） 。她表示 ，这款显卡将于2027年上市，这意味着AMD在四年内实现了AI性能1000倍的提升。
Helios 还将搭载 AMD 最新的 Epyc CPU，代号为 Venice ，采用 2nm 工艺技术制造 ，包含多达 256 个 Zen 6 核心 。
苏姿丰表示：“我们把内存和GPU带宽比上一代产品提高了一倍，因此即使在机架规模下 ，Venice也能以全速向MI455传输数据 。这实际上是协同工程的结果。我们利用Pensando的800 Gb/秒以太网芯片‘Vulcano’和‘Salina’将所有组件整合在一起 ，从而实现了超高带宽和超低延迟。”

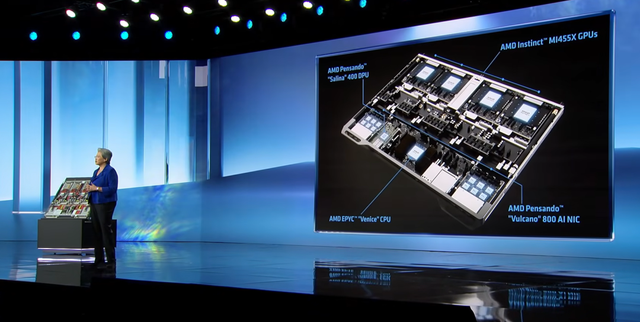

Helios 系统中的每个液冷托架都将包含四个 MI455X GPU、Venice CPU 以及 Pensando Vulcano 和 Salina 网络芯片 。

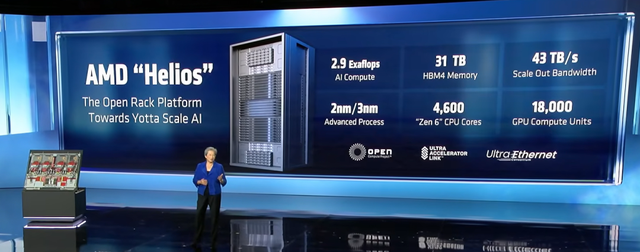

苏姿丰表示：“数万个Helios机架可以扩展到整个数据中心 。这意味着每个Helios机架都拥有超过18,000个CDNA5 GPU计算单元和超过4,600个Zen 6 CPU核心 ，可提供高达2.9 exaflops的性能。每个机架还包含31 TB的HBM4内存 、业界领先的260 TB/s纵向扩展带宽以及43 TB/s的聚合横向扩展带宽 ，从而实现极速的数据进出 。 ”
AMD正在向英伟达发起挑战，并且其产品路线图表明它将继续这样做 。但它将面对的是一个快速发展的市场领导者。正如我们本周报道的那样 ，英伟达在CES上公布了其即将推出的“Rubin ”GPU加速器和“Vera”基于Arm架构的服务器CPU的详细参数 ，更不用说其可扩展的NVLink内存架构和可扩展的Spectrum以太网互连技术，以及新的网卡和DPU了 。
